Camsource®- Camera & Light Source System
Das bildgebende System ist das Herzstück der endoskopischen Wirbelsäulenchirurgie. Eine Kombination aus hochauflösender Bildverarbeitung und brillanter optischer Leistung ist notwendig, um sicher durch die Anatomie der Wirbelsäule zu navigieren und auch kleinste Strukturen zu erfassen. Um dies zu erreichen, werden die joimax® Bildgebungskomponenten – vom Endoskop über die Kamera bis zum Monitor – nicht als Einzelprodukte, sondern als zusammenhängendes, integriertes System entwickelt – jeweils mit dem Ziel höchster Leistung und klarster Sicht. Unsere neuesten 4K-Bildgebungslösungen offenbaren selbst kleinste Details und schaffen einen nahezu räumlichen visuellen Eindruck.

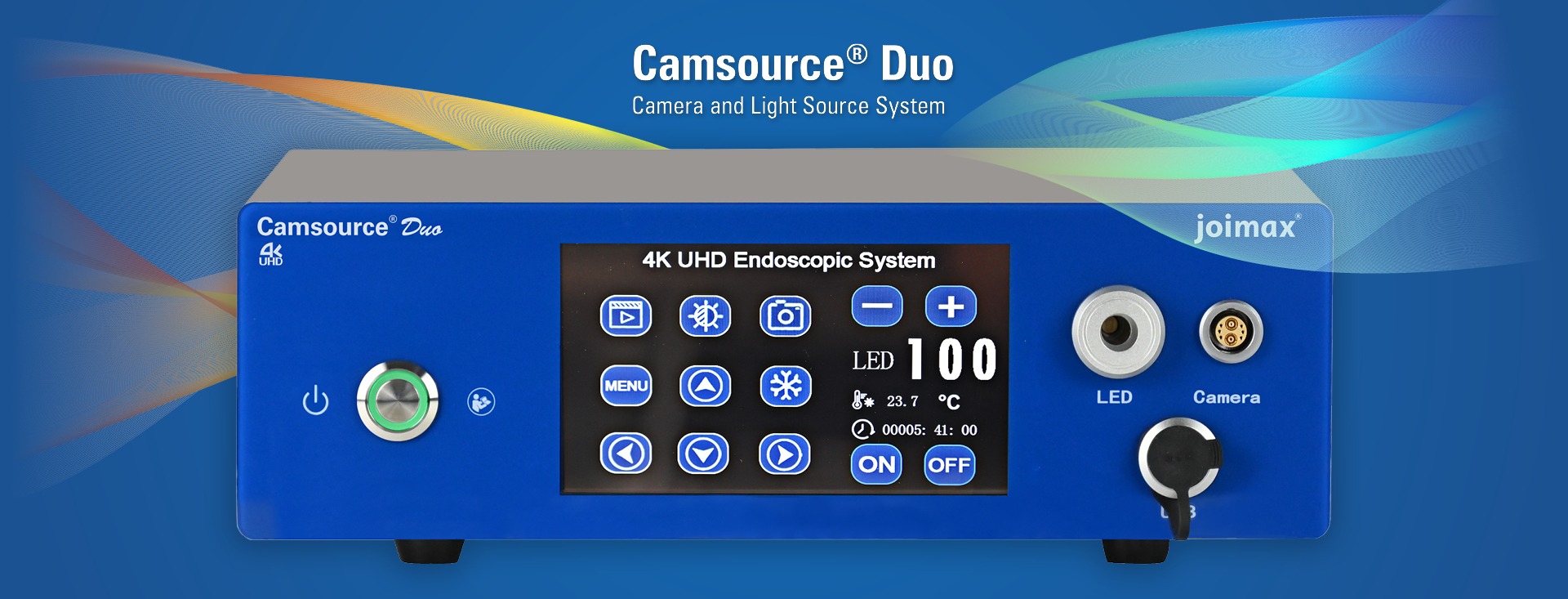

joimax® bietet komplette und integrierte Lösungen für die minimalinvasive endoskopische Wirbelsäulenversorgung. Die Camsource® Duo erweitert unser bestehendes Portfolio um eine
brillante Bildgebungsoption.
Exzellentes Bild und hervorragende Ausleuchtung
Die Camsource® Duo bietet dank der 3-Chip-Sensoren, die mehr Licht einfangen, eine feinere Detailauflösung. Die hervorragende Differenzierung zwischen verschiedenen Farben ermöglicht eine klare Identifizierung der anatomischen Strukturen.
Der neue okulare Kamerakopf ist der leichteste auf dem Markt und bietet durch seine ergonomische Form eine verbesserte Handhabung (insbesondere für biportale und weitere interlaminäre Anwendungen). Die integrierte LED-Lichtquelle bietet eine hervorragende Ausleuchtung mit automatischer Anpassung. Dies sorgt für exzellente Bildergebnisse und verhindert eine Überbelichtung während des Betriebs.
Innovative Lösungen » Einzigartige Vorteile
• Gestochen scharfe 4K UHD-Auflösung
• Unbegrenzte Tiefenschärfe
• Kombinierte Kamera und Lichtquelle
TECHNISCHE SPEZIFIKATIONEN
• 4K UHD-Auflösung 3840 x 2160 Pixel
• Neueste 3-Chip CMOS Technologie
• Verschlusszeit 1/60 ~ 1/60000(NTSC), 1/50 ~ 50000(PAL)
• Video Ausgang: HDMI 2.0 / 3G-SDI (4K Ultra HD), DVI
• Langlebige LED ≥ 50.000 Stunden, wartungsfrei
• Helligkeit ≥ 580.000 Lux
• Automatische Temperaturerkennung und -kontrolle
• Lichtquellendimmung
NEUER ERGONOMISCHER KAMERAKOPF
Gewicht: 150g ( +Optikkuppler 70g)
Plasma sterilisierbar
Fix Fokus- und Zoom-Kuppler
Tasten zur Bedienung verschiedener Funktionen:
• Einfrieren / Weißabgleich
• Zoom In / Zoom Out
• Dehazing / Anti-Rot-Überlauf
• Foto / Video
• Szene – / Szene +
Kombo-Optikadapter zum Anschluss eines combo Endoskops
32“ UND 43“ MEDIZINISCHE MONITORE IN FHD UND 4K UHD
Ob Ultraschall, Röntgen oder Endoskopie: Das beste Verfahren ist nur so gut wie das zur Visulisierung verwendete Display. Für die neue Camsource® Duo bietet joimax® einen 32“ und 43“ 4K Monitor an, welcher das Bild der joimax® Camsource® Duo als Ultra High Definition System präsentiert.
Perfekte Bilder zur Unterstützung der endoskopischen Wirbelsäulenchirurgie – da Beleuchtung, optisches System und Bildverarbeitung optimal aufeinander abgestimmt sind.
Die Camsource® LED 4K bietet hochauflösende Bildgebung mit neuester CMOS-Technologie für brillante Bilder, insbesondere in Kombination mit joimax® 4K Endoskopen und den 4K Flachbildschirmen. Die konstant hohe Farbtemperatur der neuen LED-Lichtquelle sorgt für eine ideale und realistische Farbwiedergabe bei jedem endoskopischen Eingriff.
Die integrierte LED-Lichtquelle hat eine Lebensdauer von ca. 30.000 Stunden und ist wartungsfrei. Alle Parameter können über ein intuitives Touchpanel eingestellt werden. Die hochwertige Glasfront des Camsource® LED 4K mit integriertem Touchpanel ist einfach zu bedienen und zu reinigen. Darüber hinaus ist die Camsource® LED 4K bereit für die joimax® “Command”-Integration, die zentrale Steuerung des gesamten Systems mittels Vitegra®.
Innovative Lösungen » Einzigartige Vorteile
- Weißabgleich+ mit automatischer Skalierungsoptimierung
- On-Screen-Display (OSD) mit Einstellungen alle Parameter
- Stufenweise Zoomfunktion
- Flip (←→) und Spiegel (↓↑) Funktion
- Einstellungsfunktionen für Schärfe, Kontrast, Sättigung, Farbe, Messfenster und Randlichtkorrektur
- Bildaufnahmefunktion
Medizinische Bildschirme
Ob Endoskopie, Röntgen oder Ultraschall: Die beste Untersuchungstechnik kann nur so gut sein, wie der zur Bildgebung verwendete Bildschirm.
Deshalb bietet joimax® eine große Auswahl an hochauflösenden Bildschirmen mit LED-Hintergrundbeleuchtung in verschiedenen Größen und Auflösungen an, die höchsten Standards entsprechen.
Alle Bildschirme bieten eine brillante Darstellung während der Operation, haben eine glatte Oberfläche mit spritzwassergeschütztem Kunststoffgehäuse und eine Vielzahl praktischer Funktionen, wie das tastenlose OSD-Menü (On-Screen-Display) oder die Bild-in-Bild-Funktion.
TECHNISCHE DATEN
• TFT-Monitore mit 32″ in Full HD, oder 31,1″ und 43″ in 4K UHD, 55″ 4K UHD auf Anfrage
• Hohe Auflösung: 1920 x 1080 Pixel (Full HD) und 3840 x 2160 Pixel (4K UHD)
• Großer Betrachtungswinkel (178°, sowohl horizontal als auch vertikal)
• Glatte Gesamtoberfläche, EMV-geprüft, spritzwassergeschützt
• Anschlüsse: DVI, HDMI, HD-SDI, RGB, S-Video, Video, Bildschirmanschluss
• Automatische Signalerkennung
• Bild-in-Bild-Funktion
• Touch-Bedienfeld OSD
ZWEI KAMERAKOPF-SYSTEME
• Hohe Auflösung mit neuester CMOS Sensortechnologie
• Zwei Kameraköpfe erhältlich (steuerbar über die selbe
Kontrolleinheit)
› Combo Kamerakopf mit Einkabeltechnik, kompatibel
mit allen joimax® Combo-Endoskopen
› Okular Kamerakopf mit getrennten Kabeln für Lichtquelle und Kamera
• Verbesserte Handhabung durch drei individuell programmierbare Bedienknöpfe am Kamerakopf (Zoom, Spiegeln, Schnappschuss und weitere)
• Wiederaufbereitbar (Combo Kamerakopf: STERRAD; Okular Kamerakopf: Autoklav & STERRAD)
Unsere jüngsten Endoskope wurden mit Blick auf die neueste Kameratechnologie entwickelt. Die Optik wurde für Systeme mit 4K-Auflösung optimiert, um das schärfste Bild zu bieten, das möglich ist. Die verbesserte optische Leistung ermöglicht es dem Anwender, selbst kleinste Strukturen klar zu erkennen und zu unterscheiden.
Zusammen mit der 4K Camsource® LED, der Camsource Duo® und dem 4K UHD Display bietet joimax® eine Komplettlösung mit überragender Bildqualität für die endoskopische Wirbelsäulenchirurgie.
Da unsere Kunden täglich mehrere Fälle operieren, gewinnen Handhabung und Ergonomie immer mehr an Bedeutung. Dank neuer Fertigungstechnologien sind unsere neuesten Endoskope kleiner und noch leichter sind – mit einer Gewichtsreduzierung von bis zu 22%.
Zwei Optionen zum Anschluss einer Kamera
Kombo- / C-Version
Benutzerfreundlicher kombinierter Kamerakabeladapter für Kamera und Lichtquelle in Einkabeltechnik. Zur Verwendung mit dem joimax® Camsource® LED-System.
Okular- / O-Version
Kamera und Lichtquelle mit separatem Kabel (Zweikabeltechnik; Okulartrichtertechnik). Kann mit den meisten handelsüblichen Kamera- und Lichtquellensystemen verwendet werden.
joimax® ist spezialisiert auf Komplettsysteme für minimal-invasive Eingriffe an der Wirbelsäule. Konkurrierende chirurgische Systeme und Methoden haben ihre eigenen Herausforderungen und bringen unterschiedliche Anforderungen mit sich.
Kamera und Lichtquelle – Alles aus einer Hand
Camsource® LED und Camsource® DUO lassen sich am besten in den neuen endoskopischen Navigationsturm NAVENTO® integrieren.
NAVENTO® ist ein voll integrierter endoskopischer Navigationsturm der neuesten Generation für die gesamte Bandbreite der Anwendungen. Er bietet das Komplettpaket mit neuester Technologie und mit aufeinander abgestimmten Funktionen aller Geräte.
Dies ermöglicht dem Anwender, die gesamte Vielfalt der endoskopischen Wirbelsäulenchirurgie zu beherrschen und bietet Wachstumspotenzial für die Erweiterung von Kompetenzen und Indikationen.
NAVENTO® kennt keine Grenzen!
Interessiert an NAVENTO®? Kontaktieren Sie uns für weitere Informationen!
